[Cloud Computing] Cloud High Availability

해당 게시글은 국민대학교 이경용 교수님의
클라우드 컴퓨팅 수업 내용을
바탕으로 작성하였습니다.

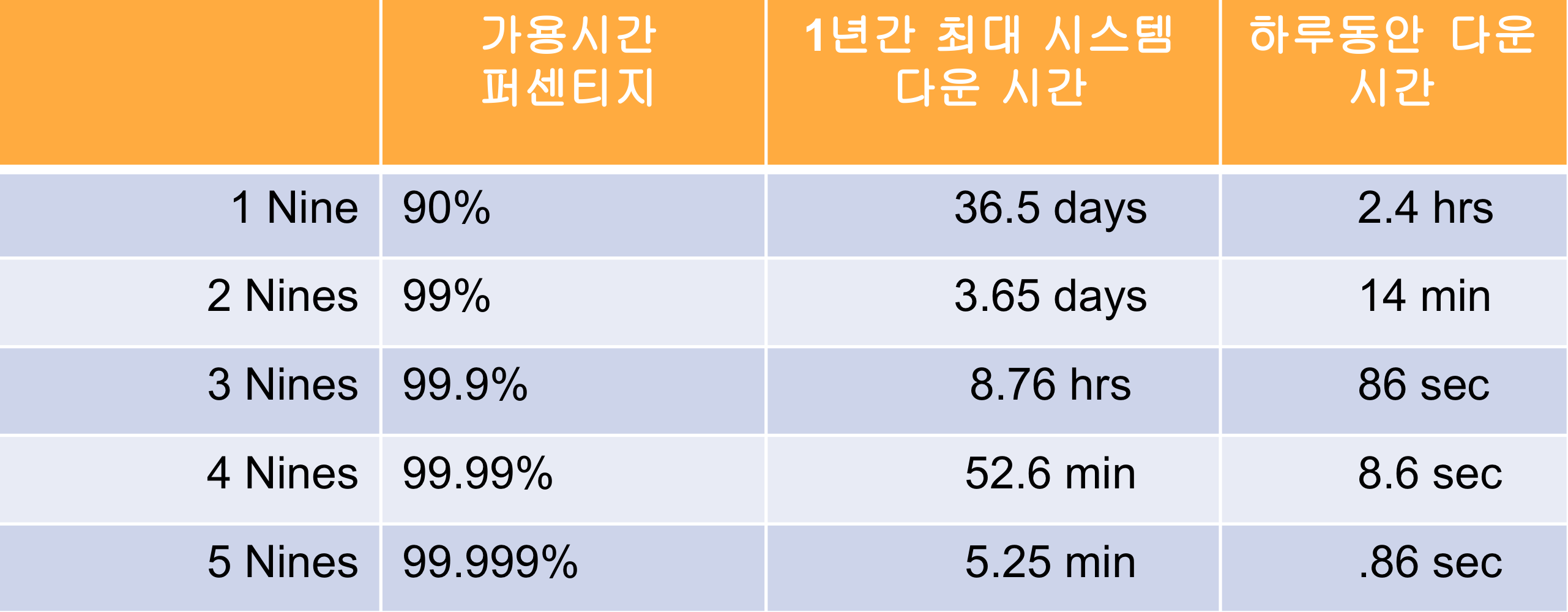

고가용성 (High Availability) 이란?

• 서비스를 운용하는 사람이 관리를 하지 않아도 서비스가 동작하지 않은 시간 최소화하여 사용자에게 예측된 성능을 제공해줄 수 있는 척도
• 구축 시 추가 cost 발생

구현 요소들

• Fault tolerance : 실패 내성 (문제가 발생해도 사용자에게 영향을 전파하지 않는 능력)
• Scalability : 확장성 (시스템 설계를 바꾸지 않고도 증가하는 요청을 처리할 수 있는 능력)



사용자 보유 데이터 센터와 클라우드에서의 고가용성 & 여러 Region들

• 사용자 보유 데이터 센터
  • 많은 경비 소요 (하드웨어 구매, 서버룸 구축 등)
  • 중요한 일부 서비스에 대해서만 고가용성 확보
• 클라우드
  • 여러 대 서버
  • 여러 Region 활용
    • 가용성이 높아짐
    • 하지만 더 많은 경비가 소요되고, 시스템이 복잡해질 수 있음.
  • 한 Region 내 여러 AZ 활용
  • 서비스에 내재된 Fault tolerance (fully-managed Service) 활용.
    • 서비스 자체에서 Cloud Vendor가 알아서 지원해줌!

반드시 여러 Region에서 서비스를 해야하는 것이 아니면, 하나의 Region에서 서비스를 시작하되, 최소한 여러 AZ는 사용하는 것이 이상적임.



---

AWS Managed 고가용성 서비스 - AWS Load Balancer

• 여러 AZ 사이에 배포된 EC2 인스턴스로 부하 상태 및 동작 상태를 고려하여 사용자 요청을 분배해주는 역할.
• EC2 인스턴스 health check -> 정상 동작하지 않는 인스턴스 탐지
• 여러 지역은 전달 불가능 (Route53 이용)



Application Load Balancer

• OSI 7계층 중 Application 단에서 동작함 -> 컨텐츠 기반 라우팅
• HTTP/HTTPS 요청의 헤더, 메서드, 경로 등을 분석하고, 적절한 Target Group으로 요청을 전달
• IP 주소 + 포트 번호 + L7 정보(헤더, URI 경로 등)를 확인하여 라우팅
• IP 주소가 변동되기 때문에 Client에서 Access 할 ELB의 DNS Name을 이용
• L7단을 지원하기 때문에 SSL 적용이 가능

ex>

• HTTP Endpoint에 따른 라우팅.
• 경로 기반 라우팅(Path-based Routing)을 지원
• 다른 경로의 서비스들이 다른 호스트에 의해 제공 가능
  • www.example.com/admin => admin 서버
  • www.example.com/customer => 소비자 서버



Network Load Balancer

• OSI 7계층 중 Transport 단에서 동작 (IP:Port) -> TCP/UDP 기반 라우팅
• TCP/UDP 헤더 정보를 확인하고 요청을 Target Group으로 전달
• IP + Port를 기준으로 트래픽을 라우팅
• 할당한 Elastic IP를 Static IP로 사용이 가능하여 DNS Name과 IP 주소 모두 사용이 가능합니다.
• NLB는 SSL 적용이 인프라 단에서 불가능하여 애플리케이션에서 따로 적용해 주어야 합니다.



ex>

같은 응용 서비스를 제공하는 여러 인스턴스에 요청을 임의로 분배

• 클라이언트가 특정 포트를 통해 요청을 보내면, NLB는 이를 Target Group의 한 인스턴스에 전달





Gateway Load Balancer

• Inbound Traffic에 대한 단일 진입점 제공 -> 보안서비스 구축 가능하게 해줌
• 실제로 독립적인 서비스로 런칭함. (AGLB)



ALB에 고정 IP 적용

ALB는 기본적으로 IP가 변경되기 때문에 고정 IP를 가질 수 있는 NLB를 앞에 둠으로서 적용 가능





AWS Load Balancer Sticky Session

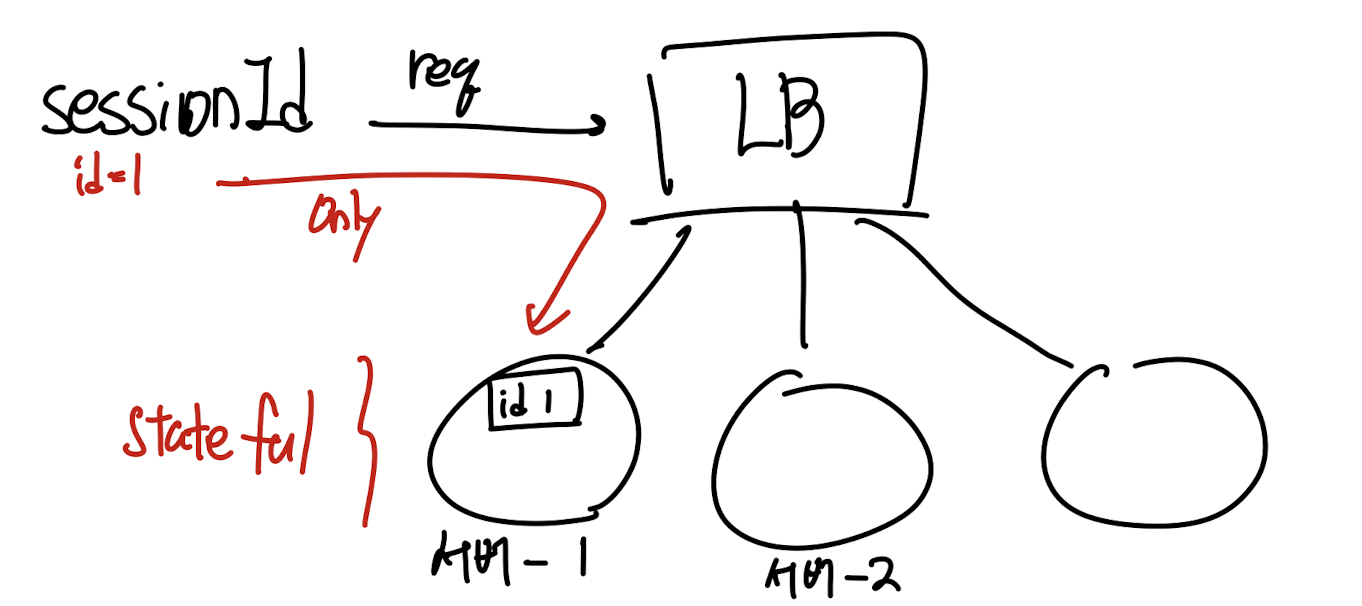

Sticky 세션은 사용자의 요청 또는 세션이 특정 인스턴스에 바인드 되어 다른 인스턴스로 향하지 못하게 해주는 기능

• Sticky 세션이 동작하지 않는 것 (default) -> 가장 작은 부하를 가진 서버로 요청 전달
• 세션 정보를 유지하고 있어야 할 때 사용하면 좋음 (stateful)
• 쿠키를 통해서 로드밸런서 서비스가 특정 인스턴스로 요청 전달



단점

• stateful한 특성으로 인해 확장성이 제한됨.
• 불공평한 부하 처리 부담 발생 가능



단점 극복 방안

• 세션 정보 -> 빠른 읽기를 지원하는 분산 서비스 사용
  • 분산 캐시 저장소, NoSQL 서비스 사용 -> 서버에 session을 두지 않고 cache에 저장하는 것.





Load Balancer와 TLS/SSL Termination

HTTP 통신 중 중요 정보를 전송 시 클라이언트 단에서 암호화 -> 서버단에서 복호화 처리



• TLS/SSL Termination
  • 암호화되어 도착한 사용자 데이터를 복호화 하여 plain text 형식의 데이터로 변환하는 과정.
• EC2 환경에서 Termination 가능 단계
  • Load Balancer : ELB가 복호화한 후 VPC 내 Private Network를 통해 EC2로 전달
  • EC2 : 암호화가 된 채로 전달된 후 EC2에서 직접 복호화

정리

• Application Load Balancer
  • 반드시 TLS/SSL Termination 필요!
  • 복호화 후 header 정보를 확인하여 요청을 라우팅하기 때문
  • 따라서 ELB에서 복호화 해야 함.
• Network Load Balancer
  • end-to-end encryption이 필수여서 EC2 단에서 복호화 하는 경우
  • HTTPS 사용 불가
  • EC2 단에서 복호화 해야 함.

---



AWS Elastic IP

EC2 인스턴스를 생성 및 시작 시 Cloud Vender Public IPv4 Pool에서 임의의 IP를 할당해줌.





---

Amazon Route 53

• Region 사이에서의 부하 분산
• Fully-managed DNS 서비스
• DNS Query는 UDP 53 port에서 이루어짐
• 도메인 등록
• DNS 관리
• 가용성 모니터링(Network health check)
• 트래픽 관리(Route policy 등)

DNS 도메인 이름 Resolve



특징

• 안정성
  • 여러 지역에 백업 시스템 구동
• 빠른 응답속도
  • 전세계에서 서비스가 배포되고 서비스 되고 있음.
  • 새로운 변화에 대한 빠른 배포 가능
• 손쉬운 사용
• 다양한 Resolve 기법 지원



Route 53 DNS Resolve 라우팅 기법

• Simple Routing
  • 하나의 서버만 있는 경우 해당 서버의 IP 주소로만 Resolve
• Weighted Round Robin
  • 여러 대의 서버가 있는 경우 각 서버에 가중치를 부여하여 가중치 값에 기반해 IP Resolve 작업 실행
  • A/B 테스팅에도 활용 가능
• Latency-based Routing
  • 글로벌에 위치한 사용자를 접근이 가장 빠른 서버로 resolve
• Health check and DNS Failover
  • 마스터 서버에 문제 발생 시 미리 등록된 백업 서버로 resolve
  • Primary-Secondary Routing
• Geolocation Routing
  • 특정 나라, 대륙, 지역의 서버만 resolve



Multi-Region 배포



Primary - Secondary 배포



Routing 정책을 Failover resolve를 사용하여 Route 53을 통해 서비스를 호출



Route 53에서 EC2 인스턴스로 라우팅하되, 서비스 응답이 없는 경우 미리 S3에 백업해둔 정적 웹사이트 호스팅

• chaos engineering
  • 일부 트래픽에게 실패 시나리오를 주입하여 모니터링하는 기법

---

확장성 (Scalability) 이란?

사용자의 요청량이 변화함에 따라 이를 처리할 수 있도록 하는 것.





시스템의 확장성 확보 방안

• 수직적 확장 (Scale up / down) : 인스턴스의 하드웨어 스펙 변경
• 수평적 확장 (Scale in / out) : 인스턴스 개수 변화



시스템 확장이 필요한 시기 -> 서비스 컴퓨팅 자원 활용량, 서비스 상태에 따라 판단





Amazon CloudWatch

• 인스턴스의 상태를 관찰하여 실시간으로 정보 제공, 통계 및 알람 제공
  • 여러 클라우드 서비스들이 상태 정보를 보내줌.
• 설정된 기준에 따라 Auto Scaling을 가능하게 해줌

  • Metric : CPU 이용률, Response Time, Error Rate 등



CloudWatch 알람을 이용한 Actions



CloudWatch Logs를 활용한 로그 수집

• 실시간 읽기 -> AWS Console
• Batch Processing -> S3에 추가 저장 가능
• 실시간 스트림 처리 -> Amazon Kinesis(스트림 프로세싱 시스템)



AWS Auto Scaling

• 특정 조건을 만족하는 경우, EC2 인스턴스를 자동으로 시작/종료하게 해줌.
• Auto Scaling에서 시작/정지된 인스턴스는 LB에 자동으로 반영
• 여러 AZ에 걸쳐서 인스턴스를 시작할 수 있음
• 사용자 지정 메트릭을 활용한 scale-in/out 여부 결정
  • ex> CPU 사용량이 80% 이상일 때 서버 추가
• 인스턴스들은 초기에 등록된 AZ에 고루 분배됨.
• Metric 값을 구간으로 분리 후 구간 값에 따라 인스턴스 조절 가능
  • 평균 CPU 사용률이 80~100%이면 인스턴스 2대 추가, 60~80%이면 1대 추가, 20% 미만이면 1대 감소





설정 방법

• Auto Scaling Group : 자원의 스케일링을 자동으로 하고자 하는 인스턴스 그룹
• Minimum & Maximum, Desired 인스턴스 개수 설정 가능



사용 예제



동작 차례

1. Launch Template을 활용하여 EC2 인스턴스 설정
   1. AMI, Instance type, User Data 등 설정 가능
2. Auto Scaling Group 설정 (인스턴스 동작 AZ 선택)
   1. Max, Min, Desired 인스턴스 수
   2. AZ or Subnet 설정
   3. 로드밸런서 설정
3. 언제 동작할 지 설정 가능
   1. Auto Scaling Policy : 이벤트에 따른 인스턴스의 시작/종료
   2. Scheduled Action : 주기적인 인스턴스의 시작/종료



CloudWatch, Elastic Load Balancer, Auto Scaling 사용 예제





Auto Scaling 그룹에서 인스턴스 개수 확인

Maximum, Minimum, Desired 개수 (이상적으로 동작해야 함 -> 로드가 작을 때 최소 인스턴스 개수만)



• 이상적인 Minimum 개수는?
  • 각 AZ마다 하나의 인스턴스가 항상 동작해야 한다면 희망 AZ 개수로 설정
• 이상적인 Maximum 개수는?
  • 컴퓨팅 리소스 고려



Warm up Period (Server Booting Period)

• 인스턴스 시작 후 준비되기까지 시간이 소요되기에, 새로운 알람이 발생하더라도 시작중인 인스턴스는 동작중인 것으로 판단함.
  • 동작중이지 않다고 판단한다면 Auto Scaling으로 인해 계속 EC2가 생성될 것이기 때문.
• Container 사용으로 Cost time 절감 가능
